Logiciel de supervision de l'abattoir Somevia à Merigny (36)
Les écrans ci-dessous proviennent d'un logiciel de supervision réalisé pour la gestion de la station d'épuration d'un abattoir situé à Merigny (36). Le process a été réalisé par la société Bio Environnement.
La station est commandée par un automate Télémécanique©, ce dernier est relié à l'ordinateur de supervision par une connexion Modbus..
- Visualisation en temps réels sur les synoptiques du comportement de la station
- Saisie sécurisée des consignes stations : la cohérence des valeurs de consigne est contrôlée
- Visualisation graphique des niveaux, débits, pH. L'échelle de temps est paramètrable de 30 minutes à 24 heures.
- Archivage des mesures et états. Il est possible à tout moment de faire apparaître sous forme graphique et textuelle, l'état de la station à une période antérieure.
- Exportation des mesures vers les principaux outils bureautiques du marché
- Élaboration automatique de bilans journaliers et par période
- Utilisation de protocoles de communications standards
Ecran historique supervision

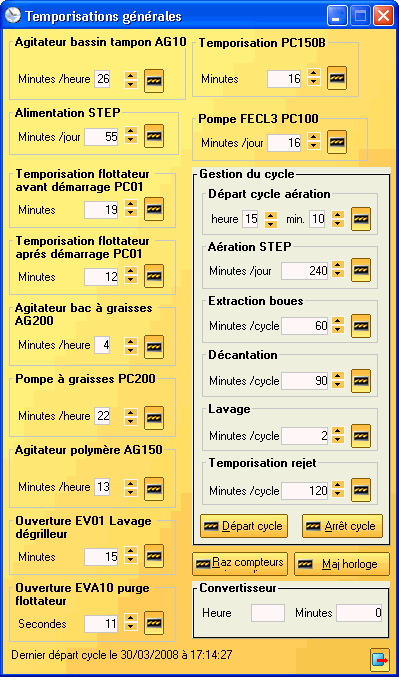

Gestion des consignes de temporisation

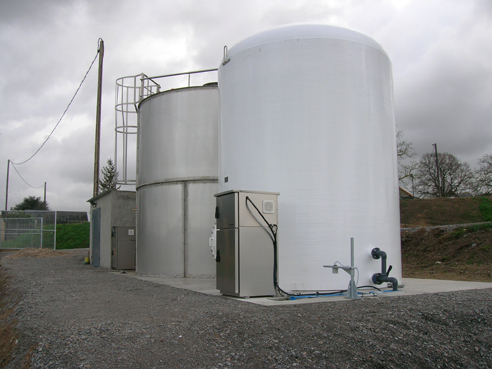

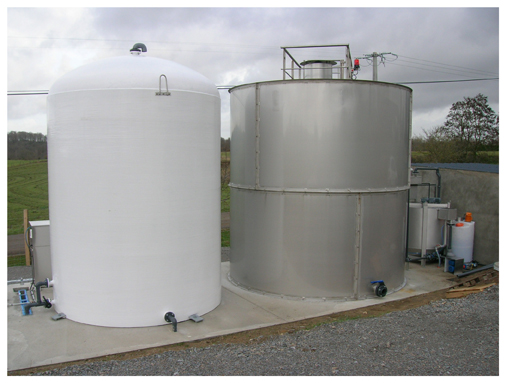

Cuve eau traitée / unité de traitement des graisses

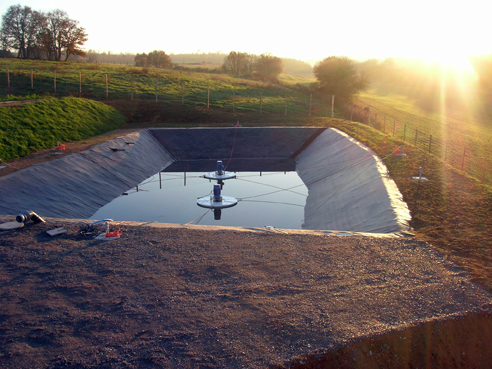

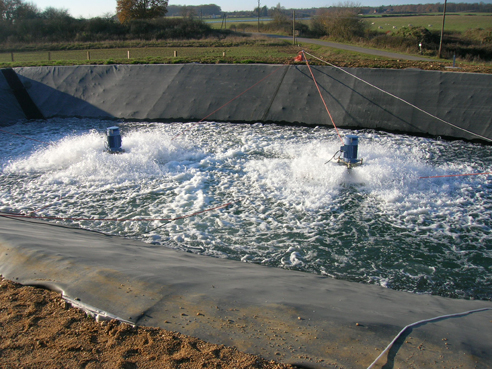

Bassin aérobie
 |
 |
 |
